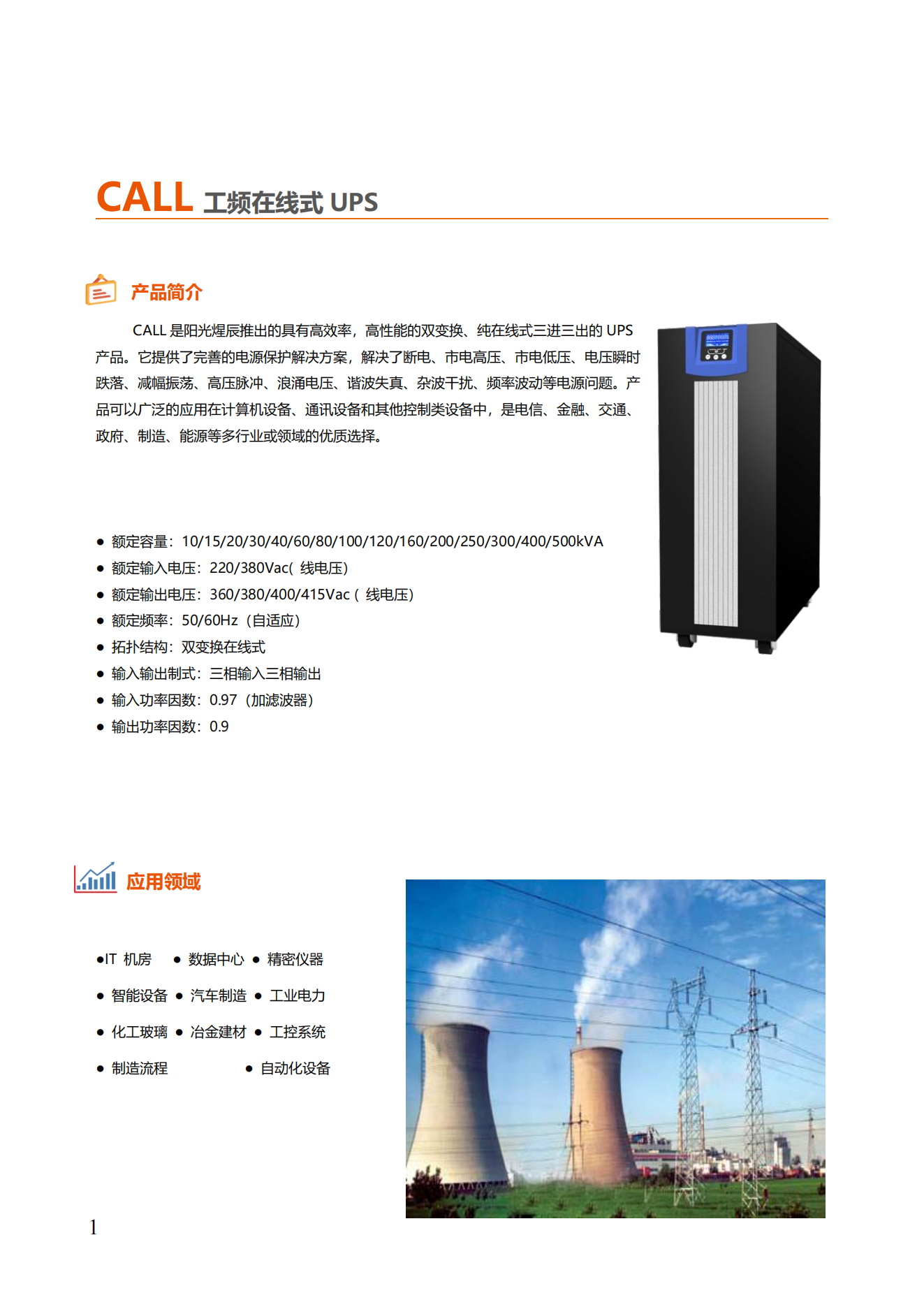

CALL 三进三出工频在线式UPS
|
型号 |
CALL1OL |
CALL20L |
CALL30L |
CALL40L |
CALL60L |
CALL80L |
CALL100L |
CALL120L |
CALL160L |
CALL200L |
CALL250L |
|
相位 |
三进三出 |
||||||||||
|
容量 |
10KVA/9KW |
20KVA/18KW |
30KVA/27KW |
40KVA/36KW |
60KVA/54KW |
80KVA/72KW |
100KVA/90KW |
120KVA/108KW |
160KVA/144KW |
200KVA/180KW |
250KVA/225KW |
|
输入额定电压 |
3*380VAC/400VAC （3 相+N 线） |
||||||||||
|
输入电压范围 |
285VAC-475VAC |
||||||||||
|
输入频率范围 |
50-60HZ ±10% |
||||||||||
|
输出电压 |
3*380VAC/400VAC （3 相+N 线） |
||||||||||
|
电压稳定性 |
稳态：±1%典型值；瞬态：±5%典型值（负载变化100-0-100%） |
||||||||||
|
频率同步范围 |
50 /60 Hz 同步±1% |
||||||||||
|
频率跟踪速率 |
±1Hz/S |
||||||||||
|
输出波型 |
正弦波 |
||||||||||
|
总谐波（THDV） |
<2% （线性负载） |
||||||||||
|
相位不平衡度 |
120° ±10% （平衡负载） |
||||||||||
|
动态调整时间 |
<60ms恢复至额定值90% |
||||||||||
|
过载能力 |
110-150% 可运行 10min-1min；150->160% 可运行 1min-200ms； >160% 可运行 200ms |
||||||||||
|
峰值因素 |
3:1 |
||||||||||
|
负载功率因素范围 |
0.6-1 （容性或感性） |
||||||||||
|
不平衡输出电压 @100听平衡负载 |
<1% |
||||||||||
|
保护或限制 |
极重过载；短路；电压有效值限制；冲击电流；峰值电压限制 |
||||||||||
|
整机效率在线模式 |
89% |
90% |
91% |
92% |
92% |
||||||
|
整机效率电池模式 |
90% |
91% |
92% |
93% |
93% |
||||||
|
类型 |
静态开关 |
||||||||||
|
电压 |
3*380VAC/400VAC（3 相+N 线） |
||||||||||
|
频率 |
50-60HZ |
||||||||||
|
控制方式 |
微处理器 |
||||||||||
|
逆变到旁路切换时间 |
同步模式: 0ms, 非同步模式：10ms |
||||||||||
|
过载能力 |
150-180% 1h~30s； 180-200% 30s-200ms； 200ms for>200% |
||||||||||
|
切换到旁路 |
过载160%：立即切换 |
||||||||||
|
切回逆变 |
报警切除后自动切换 |
||||||||||
|
类型 |
不间断 |
||||||||||
|
电压 |
3*400VAC（3 相+N 线） |
||||||||||
|
频率 |
50-60HZ |
||||||||||
|
电池节数（12v） |
29/30/31/32 可调 |
||||||||||
|
充电方式 |
可选：恒压充电/恒流充电 |
||||||||||
|
充电电流 |
默认10A,最大值=容量/电池电压 |
默认10A,最大40A |
|||||||||
|
电池类型 |
密封铅酸电池，镍铬电池 |
||||||||||
|
尺寸：深X宽X高 （mm） |
655*405*817 |
655*405*941 |
821*432*1159 |
975*554*1286 |
1051*705*1646 |
800*1600*18 00 |
|||||
|
净重（公斤）不含电 池 |
118 |
133 |
193 |
256 |
297 |
400 |
472 |
573 |
717 |
735 |
1750 |
